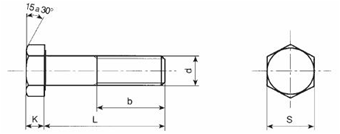

Thread size | M8 | M10 | M12 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 |
Pitch | 1 | 1.25 | 1.25 | 1.5 | 1.5 | 2 | 1.5 | 1.5 | 2 | 2 | 2 | 3 | 3 | 3 |
L≤125 | 22 | 26 | 30 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 | 84 | 90 |
b 12528 | 32 | 36 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 90 | 96 | |
L>200 | 41 | 45 | 49 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 91 | 97 | 103 | 109 |
K | 5,3 | 6,4 | 7,5 | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | 26 |
S | 13 | 17 | 19 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 |
L | 35-300 |
