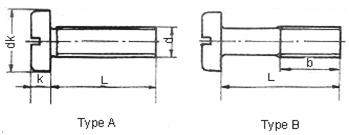

DIN85 mm
Thread size | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 |
dk | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
k | 1.8 | 2.1 | 2.4 | 3 | 3.6 | 4.8 | 6 |
L Type A | 6-22 | 6-22 | 8-25 | 8-28 | 10-35 | 14-40 | 18-45 |
L Type B | 25-30 | 25-35 | 28-40 | 30-50 | 40-60 | 45-80 | 50-100 |

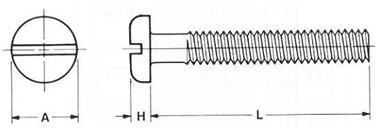

ASME B18.6.3 I-28(IFI 2003) inch
Thread size | 5 | 6 | 8 | 10 | 12 | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 |
A | 0.245 | 0.27 | 0.322 | 0.373 | 0.425 | 0.492 | 0.615 | 0.74 | 0.863 | 0.987 |
H | 0.075 | 0.082 | 0.096 | 0.11 | 0.125 | 0.144 | 0.178 | 0.212 | 0.247 | 0.281 |
L | 1/2-1 1/4 | 1/2-1 1/4 | 1/2-1 1/4 | 5/8-2 | 3/4-2 1/4 | 7/8-2 1/4 | 1-3 | 1 1/4-3 | 1 1/4-3 | 1 1/4-3 |
